Lieu d'origine: | La Chine |
Nom de marque: | YUAN |
Certification: | CE,ISO,UV |
Numéro de modèle: | 200Ton |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | 40000-90000USD |
Délai de livraison: | 40 jours |
Conditions de paiement: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
Capacité d'approvisionnement: | 50 ensembles |
Modèle: | 2000 KN | Meurent la force de coussin: | 500 KN |
---|---|---|---|
Lumière du jour: | 1250 millimètres | Course principale de cylindre: | 800 millimètres |
Meurent la course de coussin: | 250 millimètres | Taille de table de travail: | 2300x1300mm |
Surligner: | Presse hydraulique d'étirage profond de quatre colonnes,presse hydraulique de l'étirage 200ton profond,machine 2300x1300mm de presse d'étirage profond |

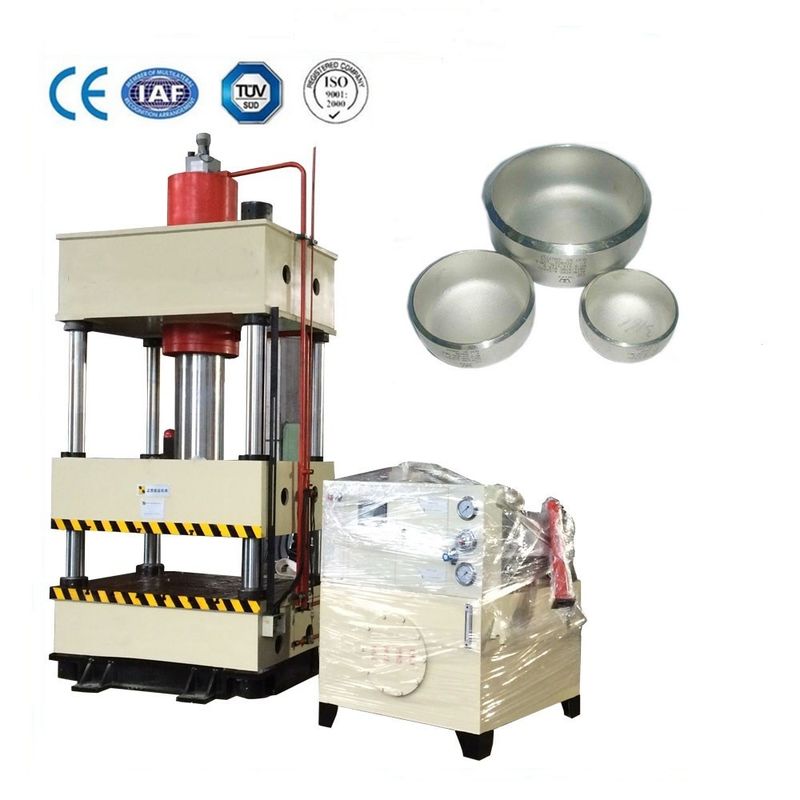

Presse hydraulique de quatre colonnes 800 tonnes masquant la machine de presse
La machine de presse d'étirage profond de 4 colonnes est principalement appropriée aux processus de pièce de tôle tels que s'étirer, se plier, sertir par replis, former, masquer, poinçonner, correction, etc., et est principalement employée pour vite s'étirer et former de la tôle.
La machine de presse est conçue en tant que H-cadre assemblé qui a la meilleure rigidité de système, la haute précision, la longue vie et la fiabilité élevée, et est utilisée pour presser des pièces de tôle et peut satisfaire la demande de la production à 3 décalages/jour.

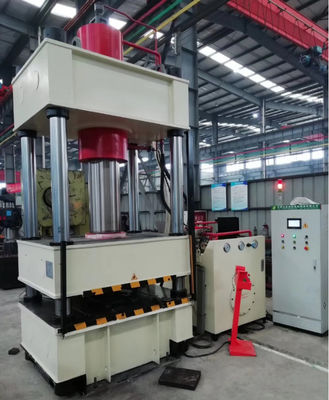

Détails de produits
Complices facultatifs ; 1. Dispositif changeant de moule rapide 2. Vieille voiture changeante mobile 3. Vieille voiture changeante mobile 4. Voiture changeante de moule électrique 5. Table de travail inférieure en mouvement 6. Système servo 7. Robot et automation |

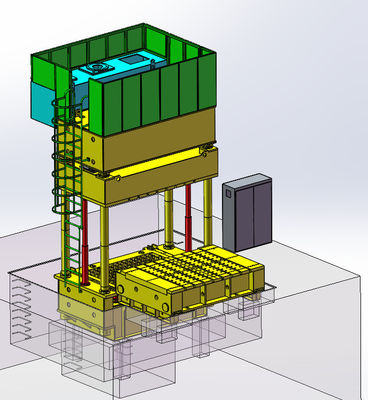

dessin 3D
Paramètres de machine :
Nom | Unité | Valeur | Valeur | Valeur | Valeur | |
Modèle | Y27-1250T | Y27-1000T | Y27-800T | Y27-200T | ||
Pression principale de cylindre | KN | 12500 | 1000 | 8000 | 2000 | |
Meurent la force de coussin | KN | 4000 | 3000 | 2500 | 500 | |
Pression liquide maximale | MPA | 25 | 25 | 25 | 25 | |
Lumière du jour | millimètre | 2200 | 2100 | 2100 | 1250 | |
Course principale de cylindre | millimètre | 1200 | 1200 | 1200 | 800 | |
Meurent la course de coussin | millimètre | 350 | 350 | 350 | 250 | |
Taille de table de travail
|
LA LR | millimètre | 3500 | 3500 | 3500 | 2300 |
FB | millimètre | 2250 | 2250 | 2250 | 1300 | |
Meurent la taille de coussin | LA LR | millimètre | 2620 | 2620 | 2620 | 1720 |
FB | millimètre | 1720 | 1720 | 1720 | 1070 | |
Vitesse de glisseur | Vers le bas | mm/s | 500 | 500 | 500 | 200 |
Retour | mm/s | 300 | 300 | 300 | 150 | |
Fonctionnement | mm/s | 10-35 | 10-35 | 10-35 | 10-20 | |
Vitesse d'éjection | Éjection | mm/s | 55 | 55 | 55 | 50 |
Retour | mm/s | 80 | 80 | 80 | 60 | |
Distance mobile de table de travail | millimètre | 2250 | 2250 | 2250 | 1300 | |
Charge d'établi | T | 40 | 40 | 40 | 20 | |
Moteur servo
|
Kilowatt | 140 | 110 | 80+18 | 22 | |
Poids de machine | T | 130 | 110 | 90 | 20 |
Application :
Circuit hydraulique
réservoir 1.Oil été système de filtrage de refroidissement obligatoire réglé (le dispositif de type plat industriel de refroidissement par l'eau, se refroidissant par l'eau en circulation, l'huile temperature≤55℃, s'assurent que la machine peut solidement enfonçant 24 heures.)
le circuit 2.The hydraulique adopte le système de contrôle intégré de valve de cartouche avec la vitesse rapide de réponse et l'efficacité élevée de transmission.
le réservoir de stockage de pétrole 3.The est équipé d'un filtre à air pour communiquer avec l'extérieur pour s'assurer que l'huile hydraulique n'est pas polluée.
la connexion 4.The entre la soupape de remplissage et le réservoir de carburant emploie un joint flexible pour empêcher la vibration d'être transmise au réservoir de carburant et pour résoudre complètement le problème de la fuite d'huile.
