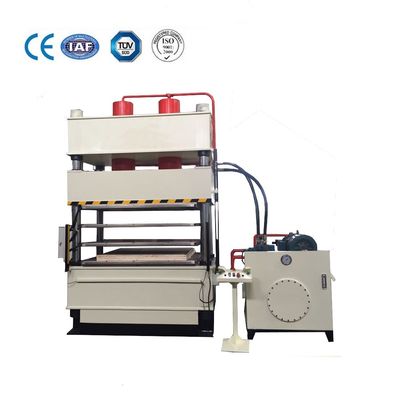

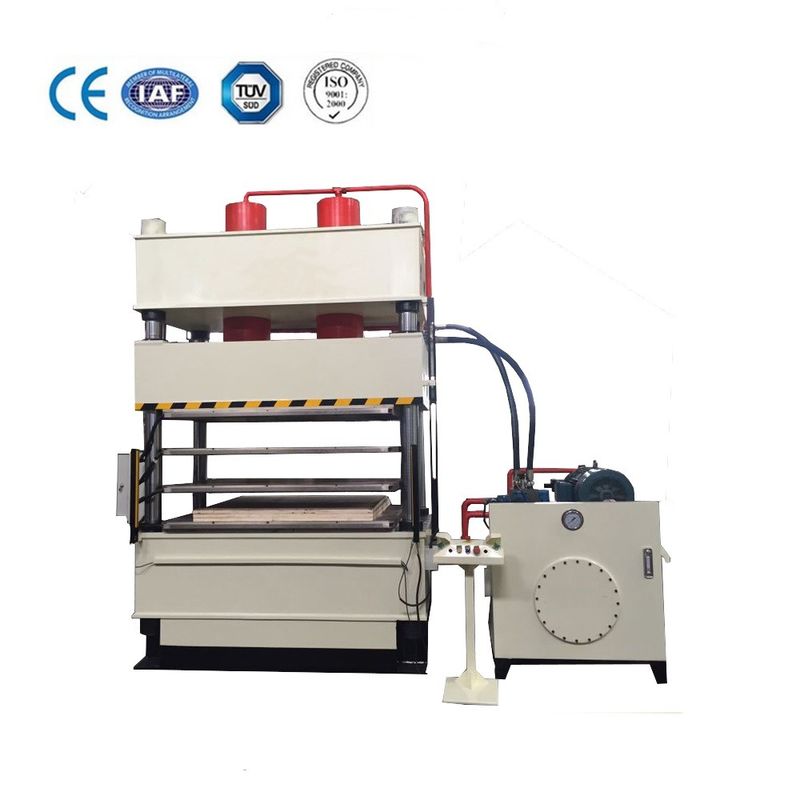

Poudre en métal formant la presse hydraulique de métallurgie des poudres de presse hydraulique
La presse hydraulique de métallurgie des poudres s'appelle également la poudre sèche formant la presse hydraulique. Cette série de presses hydrauliques est principalement hydraulique, avec la consommation rapide de puissance faible formante et, structure de produit uniforme et bonne force.

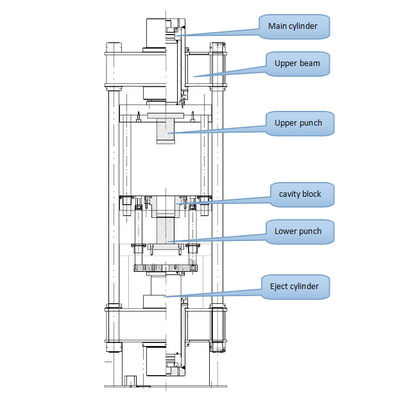

Cadre de moule
1) La base de moule est principalement faite de 40Cr et 45# en acier en forgeant, en tournant et en rectifiant très bien pour assurer le suffisamment d'acier et la précision assortie. La surface de guide adopte la différenciation matérielle pour protéger la surface contre l'abrasion, telle que la douille de cuivre de guide. Avec du Cr.
2) La pièce supérieure de moule du cadre de moule est un poinçon supérieur simple, et le poinçon supérieur est directement fixé sur la glissière de poinçon supérieur ; le moule femelle est fixe dans le calibre négatif, et les deux la suppression de flottement active et la suppression de flottement forcée sont effectuées dans le processus pressant. Arbitrairement choisie, etc. « saupoudrant », de flottement la suppression, le retard de participation de pression, le retard de décompression, peuvent être réalisés en pressant. En déplaçant la poudre, le stimulant et abaisser les moules négatifs de flottement sont flottés synchroniquement avec le poinçon supérieur.
3) La méthode demoulding a demoulding et protection générales demoulding pour la sélection ; le moule femelle et l'attérrissage trop court ont demoulding simultané et le moule femelle est abaissé pour sortir directement le moule, et la version de moule active du moule femelle est salutaire pour protéger mieux le produit contre être facilement endommagé.
4) Taille de alimentation, produit pressant la taille et demoulding le capteur de déplacement d'utilisation de position pour détecter l'exactitude de contrôle de position et de programme de PLC, et avec la limite de dispositif mécanique.
5) Un matériel non métallique composé est installé au joint entre le plat de flottement et le bloc de cavité du cadre de moule, et le matériel non métallique composé est isolé dans la chaussure de alimentation et la trémie de stockage, et toutes les pièces en métal ne sont pas en contact avec la poudre de matière première.
Système de alimentation
le système 1.The de alimentation aura 6 trémies, et chaque trémie chargera la matière première différente.
la trémie 2.The peut être tournée, et a le bon scellage.
chargement 3.Automatic des matières premières, chaque 5-10 courses.
la quantité 4.Hopper fonctionnante peut être placée sur le HMI, 1,2,3… 10, fonctionnant ensemble.
5.Six que de grandes trémies seront installées sur le dessus de la machine, chaque trémie peut charger 15 kilogrammes de poudre.
Pilier
Les colonnes de guide (piliers) seront faites d'acier de forge C45 chaud et avoir une épaisseur de revêtement dure de chrome 0.08mm. Et faites durcir et gâcher le traitement.
Normes de fabrication
| JB/T3818-99 |
| GB5226.1-2002 |
| GB/T 3766-2001 |
| GB17120-97 |
| JB9967-99 |
Principal organisme
La conception de la machine entière adopte la conception d'optimisation d'ordinateur et l'analyse avec l'élément fini. La force et la rigidité de l'équipement sont bonnes, et l'aspect est bon. Toutes les parties soudées du corps de machine sont soudées par la plaque d'acier de haute qualité de l'aciérie Q345B, qui est soudée avec du dioxyde de carbone pour assurer la qualité de soudure.
Cylindre
| Pièces |
Caractéristique |
| Baril de cylindre |
- Fait par 45# a forgé en acier, l'extinction et le gâchage
- Meulage fin après roulement
|
| De piston tige |
- Fait par la fonte effrayante, éteignant et gâchant
- La surface est roulée et puis passe au bichromate de potasse plaqué pour assurer la dureté extérieure au-dessus de HRC48~55
- Rugosité 0,8
|
| Joints |
Adoptez la bague d'étoupage japonaise de qualité de marque de NOK |
| Piston |
Guidé par le cuivrage, bonne résistance à l'usure, assurant le fonctionnement à long terme du cylindre |
