Lieu d'origine: | La Chine |
Nom de marque: | YUAN |
Certification: | CE,ISO |
Numéro de modèle: | P25 |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | 30000-50000USD |
Détails d'emballage: | boîte en bois |
Délai de livraison: | 25 jours |
Conditions de paiement: | L/C, T/T, Western Union |
Capacité d'approvisionnement: | 30 ENSEMBLES |
Nom: | La poinçonneuse de tourelle de commande numérique par ordinateur/poinçon de trou automatique Machine | Force de retour: | 100 KN |
---|---|---|---|
Fonction: | Presse à mouler de trou | Force nominale: | 200kn/300kn/500kn |
Surligner: | Poinçonneuse hydraulique de la commande numérique par ordinateur 500KN,Machine perforante de tôle |

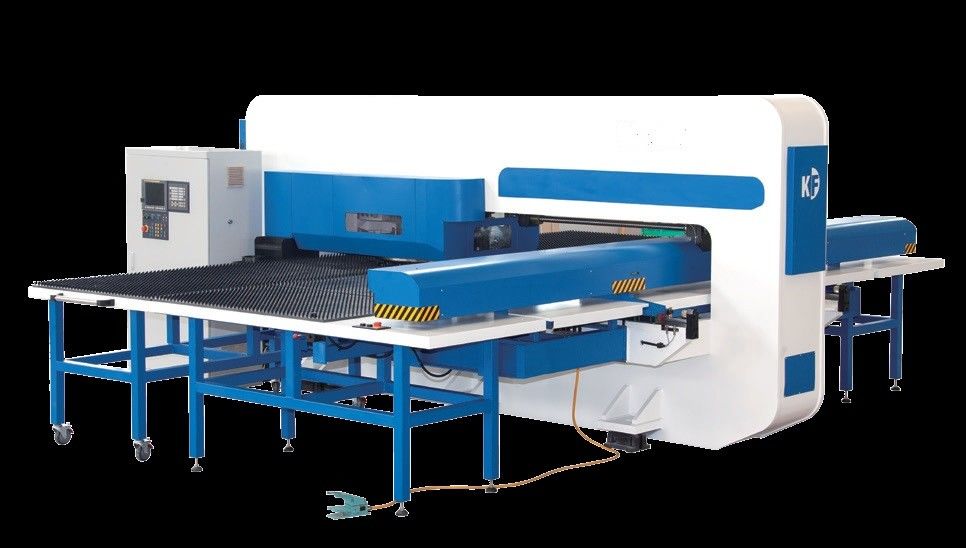

Stations de la machine perforante 24 de tôle de poinçonneuse de commande numérique par ordinateur
1. Le système hydraulique avancé et fiable d'entraînement peut choisir la course correspondant automatiquement à l'épaisseur différente du feuillard et est commode pour réaliser le processus spécial de l'auvent, de masquer, etc. Le poinçon est équipé du dispositif de protection hydraulique automatique de surcharge, et garantit à force pressante cohérente pour des produits de qualité.
2. Le poinçon est de système de contrôle de FANUC 0iP.
3. Les stations de usinage rotatoires sont de structure de roue de ver avec le diamètre de poinçon maximal de 50,8.
4. La double tourelle est de longue structure d'insertion assurant le coaxiality du poinçon et meurt, qui donne la longue durée à l'outil et à la tourelle. Poinçonneuse de tourelle de tôle de commande numérique par ordinateur d'équipement de machine-outil
5. Les éléments pneumatiques et hydrauliques importés garantissent la fiabilité de la machine.
6. Les vis à billes importées avec le long voyage, et les voies de guidage linéaires assurent la précision de transmission.
7. La table de travail avec la brosse et la bille d'acier dures réduit le bruit et le choc de la machine, et protège la surface du morceau de travail. poinçonneuse de tourelle de commande numérique par ordinateur de trou de matel de feuille
8. La machine est le cadre du côté droit, qui est recuit pour éliminer l'effort intérieur.
9. Les brides avec la fonction automatique de protection, dans la zone protectrice, excisent seulement le mouvement sans action de poinçon pour le fonctionnement continu. Machine de poinçon rotatoire de tourelle de commande numérique par ordinateur de la presse de poinçon CE/ISO
le dispositif de la lubrification 10.Central fournit l'huile de lubrification aux points désirés pour réduire le frottement d'appareiller des éléments pendant la longue vie de machine.
la disposition de la station 12.Tool se compose d'A, B, C, D, qui est commode pour le client et épargne le coût d'outil.
la condition 13.Common est pour la préparation de base de site et l'installation de machine est simple.
SYSTÈME SERVO D'ENTRAÎNEMENT
Le servo de poinçon utilise une boîte de vitesse d'entraînement direct qui assure la puissance et la vitesse. Ce servo permet à l'utilisateur steplessly d'ajuster la course de poinçon et d'adapter à toutes les conditions de courbe de pression.
Le moteur servo de poinçon à C.A. peut être programmé pour différentes applications.
1. applications à grande vitesse. 2. applications à faible bruit. 3. formation des applications. |
|
STRUCTURE SOLIDE DE FRAM E
Le poinçon de tourelle de YUANS utilise une structure d'O-cadre pour la rigidité et la fiabilité dans tout le cycle de vie de la machine.
QUALITÉ ENBINEERINS Toutes les configurations de cadre sont faites un essai pratique et machinées pour durer utilisant FEA. |
|
TABLE MÉLANGÉE DE BOULE ET DE BROSSE
Les caractéristiques de configuration standard une table mélangée de boule et de brosse qui vient avec
table de transfert pneumatique intégrée de boule pour soulager le chargement et le déchargement. |
|
PROTECTEURS DE CONFITURE DE FEUILLE
Les protecteurs de confiture de feuille détecte automatiquement les feuilles déformées ou ridées et automatiquement
arrête la machine une fois déclenché. |
|
POSITIONNEMENT AUTOMATIQUE DE BRIDE
Le positionnement automatique de bride réduit le temps installé et les erreurs, et fournit la flexibilité et la productivité d'exécution de machine.
|
Paramètres :
Article
|
unité
|
P-30T
|
P-50T
|
|
Capacité de poinçon
|
Tonne
|
30
|
50
|
|
Longueur de traversée de X
|
millimètre
|
2500±10
|
2500±10
|
|
Longueur de traversée de Y
|
millimètre
|
1250±10
|
2500±10
|
|
Taille maximum de feuille
|
millimètre
|
1250*5000
|
1250*5000
|
|
Épaisseur maximum de feuille
|
millimètre
|
6,35
|
8,35
|
|
Poids maximum de feuille
|
kilogramme
|
110
|
160
|
|
Vitesse de traversée d'axe des abscisses
|
m/min
|
120
|
100
|
|
Vitesse de traversée d'axe des ordonnées
|
m/min
|
105
|
80
|
|
Vitesse de Max Traverse
|
m/min
|
128
|
105
|
|
Vitesse de poinçon au lancement de 25mm
|
Hist/minute
|
450
|
380
|
|
Vitesse de grignotement
|
Hist/minute
|
1200
|
1050
|
|
Type d'outils
|
|
Tourelle épaisse
|
|
|
Max Punching Diameter
|
millimètre
|
88,9
|
||
Nombre de stations d'outil
|
|
32/42/52
|
||
Nombre de stations automatiques d'index
|
PCs (type)
|
4 (2B+2C)/3 (2B+C)/2 (B+C)
|
||
Vitesse tournante de tourelle
|
T/MN
|
33
|
33
|
|
Vitesse automatique de Rotationg d'index
|
T/MN
|
100
|
100
|
|
Ram Stroke Distance
|
millimètre
|
0~31
|
0~31
|
|
Taille de Tableaux de fonctionnement
|
|
Ensemble de boule de Brush+Supporting
|
3
|
|
Nombre de brides de feuille
|
PCs
|
3
|
3
|
|
Alimentation en air
|
NL/min
|
250
|
250
|
|
Pression atmosphérique
|
|
6
|
6
|
|
Taille d'armoire de commande
|
|
1350*700*2185
|
|
|
Contrôleur de commande numérique par ordinateur
|
|
Oi-palladium de Fanuc
|
||
Nombre de haches contrôlables
|
|
4
|
||
Ram Memory
|
|
512
|
||
Interface série
|
|
PS232/RJ45/PCMCIA
|
||
Précision de poinçon
|
|
±0.1
|
||
Dimension de machine (L*W*H)
|
|
5940*5220*2420
|
5940*5220*2420
|
|
Poids net (approximativement)
|
|
13500
|
15800
|
