Lieu d'origine: | La Chine |
Nom de marque: | YUAN |
Certification: | CE,ISO |
Numéro de modèle: | Station 32 |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | 17000-29000USD |
Détails d'emballage: | boîte en bois |
Délai de livraison: | 25 jours |
Conditions de paiement: | T/T, L/C |
Capacité d'approvisionnement: | 30 ENSEMBLES |
Type de machine: | Poinçonneuse | Source d'énergie: | Mécanique |
---|---|---|---|
Force nominale: | 250 KN | Épaisseur maximale: | 6 millimètres |
Surligner: | Presse de poinçon servo de tourelle d'entraînement de commande numérique par ordinateur,Presse de poinçon servo de tourelle d'entraînement de commande numérique par ordinateur 250KN |

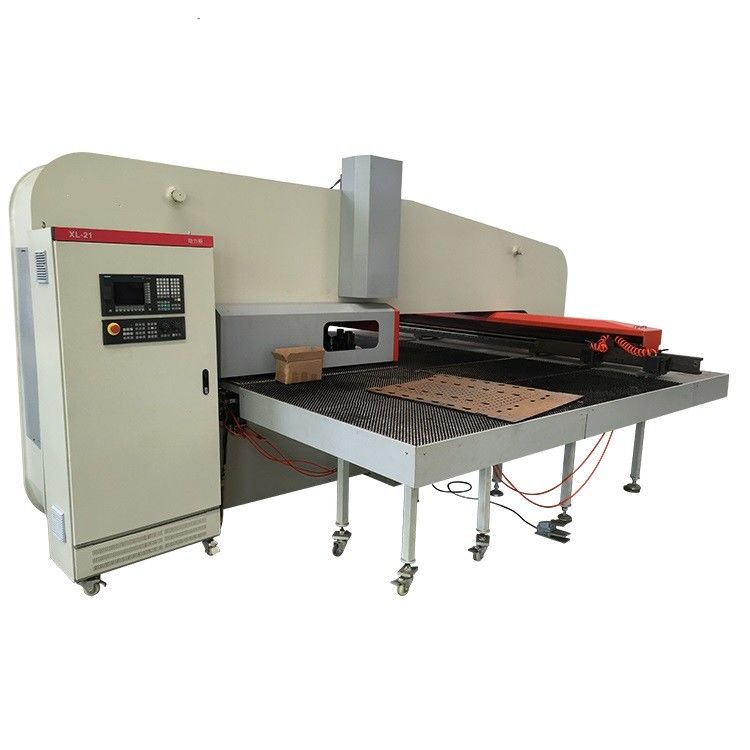

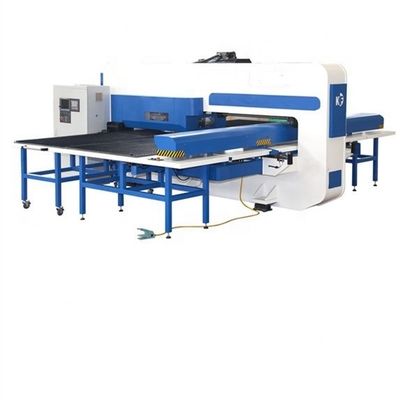

32 poinçonneuse servo du poinçon Press/CNC de tourelle de commande numérique par ordinateur du poste de travail
Caractéristiques principales
1. Adopte le circuit hydraulique de la première classe du monde, contrôle de boucle plein-fermé par la servovalve proportionnée numérique pour la haute résolution. Le réglable numérique de course et de vitesse.
2. Les paires de la bague de tourelle s'assurent la concentricité du poinçon et meurent.
3. Équipé du moule importé pour prolonger la durée de vie de machine.
4. Les composants pneumatiques, hydrauliques et électriques importés assurent la fiabilité fonctionnante.

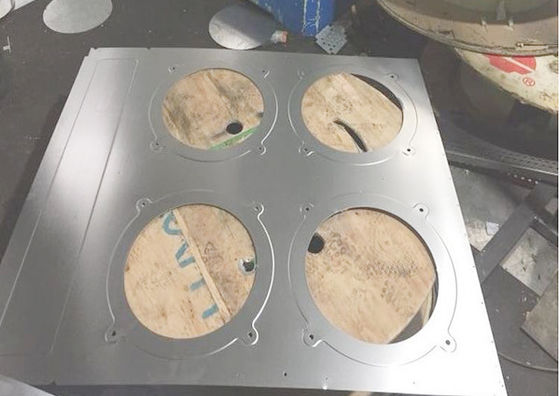

5. Avec précision commandé à facile réalisez la tâche de traiter l'auvent, en frappant le trou, la fente, l'estampillage, etc.
6. Vis de niveau de première classe de boule du monde et manière linéaire de guide d'assurer la précision de traitement.
7. Le mécanisme de ver-roue et de ver de haute précision pour la précision de indexation élevée, diamètre maximum est φ50.8 millimètre (extensible).
8. Les dispositifs de lubrification concentrés diminuent le frottement entre chaque paire fonctionnante et prolongent la durée de vie de machine.
9. La plaque d'acier a soudé le cadre fermé O-dactylographié pour la bonne rigidité, petite déformation.
10. Les brides automatique-protégées n'assurer aucun poinçon dans le secteur protecteur, ainsi pour empêcher le moule et les brides d'endommager et de programme peuvent fonctionner sans interruption.
11. La structure intégrale de la poutre et le chariot augmentent la rigidité et la précision ; elle également assure la douceur de l'alimentation à la grande vitesse et élimine le débattement dynamique de X, axes des ordonnées.
Non. | Nom | Paramètres | Unité | Remarque |
1 | Pression nominale | 300 | KN | 30 (T) |
2 | Structure de support | « O » | fermé | |
3 | Structure de tourelle | Épais | millimètre | Vers le haut de : 80/down : 70 |
4 | Structure de moule | long de 85 séries orienté | Type internationalement général | |
5 | Structure/nombre de bride | Type flottant | ensembles | 2 |
6 | nombres d'Automatique-index | ensembles | 2 (facultatif) | |
7 | mode de transmission d'Automatique-index | Turbine et ver | ||
8 | Nombre de haches commandées | 3/4 (X/Y/T/C) | haches | Automatique-index (facultatif) |
9 | Replacement du cylindre | 2 | ensembles | |
10 | Structure de partie supérieure du comptoir | Boule de Brushuniversal mélangée | ||
11 | Distribution de station de tourelle | ABCD | norme | |
12 | Exactitude de poinçon | ±0.1 | millimètre | |
13 | Répétez placer l'exactitude | ±0.02 | millimètre | |
14 | Profondeur de gorge | 1280 | millimètre | |
15 | Course de poinçon | 40 | millimètre | |
16 | Fréquence de poinçon maximale | 800 | t/min | |
17 | Taille de traitement maximale de plat | 2500/5000*1250 | millimètre | Positionnement secondaire |
18 | Épaisseur de traitement maximale de plat | 6 | millimètre | |
19 | Vitesse d'alimentation maximale de plat | 60 | m/min | |
20 | Diamètre maximal (a par le passé poinçonné) | 88,9 | millimètre | |
21 | Poids maximal de morceau de travail | 150 | kilogramme | |
22 | Vitesse rotatoire de tourelle | 30 | r.p.M | |
23 | Puissance de moteur principal | 11 | Kilowatt | |
24 | Consommation de gaz | 0,15 | ³ /min de m | |
25 | Pression de gaz | 0,6 | MPA | |
26 | Dimension (L*W*H) | 5400*5200*2600 | millimètre | |
27 | Poids | ≈12 | T | |
28 | Système de commande numérique par ordinateur | FANUC OI-PD | ||
29 | Logiciel de programmation | CNCKAD (véritable) |
