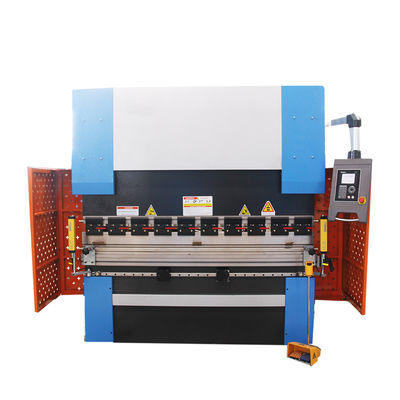

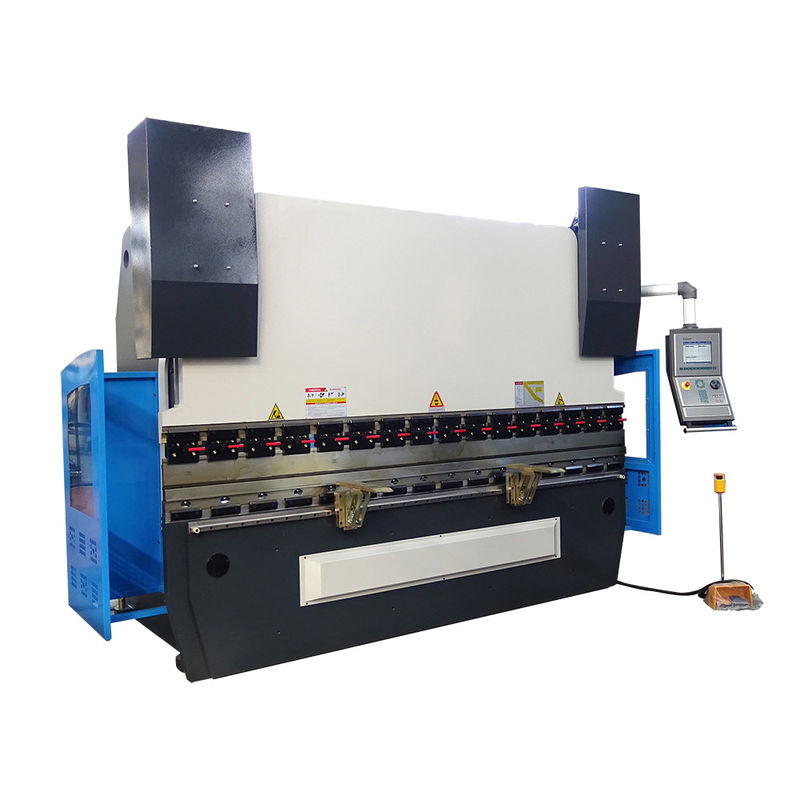

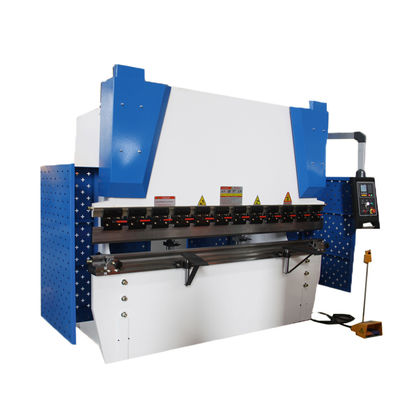

Coupure inoxydable de presse de plaque d'acier de certification de la CE, frein en acier de presse hydraulique en métal pour la remise
La machine à cintrer pliée de tôle a la productivité élevée et l'exactitude fonctionnante élevée, utilisant différentes formes du moule supérieur et inférieur, peut être pliée dans de divers objets façonnés de formes, course à la fois peut être à une formation de recourbement de la tôle, après que beaucoup de recourbement puisse obtenir plus de complexe sous forme d'objet, une fois équipé de l'équipement correspondant, peut également faire un poinçon.
Structure de produit
1. Suivre la méthode d'analyse d'ug (élément fini), conception assistée par ordinateur d'optimisation, bel aspect.
2. La machine adopte la structure de soudure de plaque d'acier, avec assez de force et de rigidité, transmission hydraulique pour s'assurer que le travail ne devra pas plaquer des changements d'épaisseur ou sous la sélection inexacte de cannelure du moule « V » provoquée par accident sérieux de surcharge, en outre, la machine a un travail stable, facile à utiliser, de petites caractéristiques de bruit, sûres et fiables.
3. Un bloc mécanique est placé dans le cylindre d'huile pour assurer l'exactitude de positionnement répétée du coulisseau au point mort inférieur, afin d'assurer la cohérence de l'angle de flexion pendant la production en série.
le gâchage 4.The intégral est adopté pour éliminer l'effort interne et le cadre de machine est traité par le sondage de plancher de commande numérique par ordinateur et la fraiseuse pour assurer la précision de la surface de montage du cylindre d'huile, du rail de guide et de la table de travail.
5. Le cadre entier derusted et sera pulvérisé avec la peinture antirouille.
Structure fonctionnante de glisseur
1. La machine adopte le contrôle hydraulique et électrique, la course de glissière peut être ajustée à volonté, et a les caractéristiques d'action telles que s'avancer, semi-automatique, automatique, etc. petit à petit. L'utilisation d'avancer des caractéristiques petit à petit peut faciliter l'essai et l'ajustement de moule.
2. conception -mobile de machine à cintrer, doubles cylindres d'huile fonctionnant en même temps, opération équilibrée, commode, sûre (le moteur servo ajustent la course de cylindre d'axe des ordonnées, équipée du système DA41 et de l'angle programmant).
3 .at le fond du point mort quand la fonction de calandrement, pour assurer l'exactitude de l'objet.
4. Dans l'état des normes nationales appropriées, précision d'angle de flexion de plus ou moins 45'. (JB/standard t22572-2011)
5. Avec la fonction du contrôle lent de descente, l'opérateur peut mieux commander l'objet.
Le circuit hydraulique
1. Le circuit hydraulique (rexroth de Bosch, Allemagne) peut réaliser les actions de la glissière rapide vers le bas, de la glissière lente vers le bas, travaillant la vitesse se pliant, le retour rapide et, et l'arrêt rapide de la glissière en cours de vers le bas.
2. La pompe à engrenages ENSOLEILLÉE est adoptée pour la pompe à huile, qui peut résister à haute pression et à faible bruit.
3. L'oléoduc adopte la combinaison du tuyau étiré à froid commun et galvanisé allemand de baïonnette, et la bague d'étoupage n'a pas besoin d'être remplacée pour surmonter le phénomène de fuite d'huile.
4. La société japonaise de NOK est choisie comme bague d'étoupage, avec de bons résultats de cachetage, travail fiable et longue durée de vie.
5. La machine peut fonctionner sans interruption sous la charge évaluée, le circuit hydraulique n'a aucune fuite et est sans interruption stable avec la haute précision.
Contrôle de synchronisation de glisseur
La synchronisation de course de glissière de machine à cintrer, l'utilisation du mécanisme mécanique et hydraulique de synchronisation, la structure, stable simple et fiable, avec la machine ont exigé l'exactitude de synchronisation, généralement n'ont pas besoin d'entretien régulier pour maintenir l'utilisation à long terme.
Après retenez
1. Le moteur servo conduit l'ajustement de l'arrêtoir arrière.
2. La vis de butée est placée avec la vis de boule de précision et soutenue par le rail de guide linéaire à haute précision.
3.H type commande synchrone de roue de ceinture synchrone, exactitude élevée de transmission, à faible bruit.
4. Adoptez en haut et en bas le doigt réglant avec précision réglable d'arrêt avec une plus haute précision, et déplacez-le à gauche et à droite par le double rail de guide linéaire sur la poutre, qui assure la précision du doigt d'arrêt se déplaçant à n'importe quelle partie d'à gauche et à droite.
Système DA41
Le système de contrôle adopte le système de contrôle de DA41S de la société de DELEM dans les caractéristiques techniques de Netherlands.Its sont comme suit :
1. Axe des abscisses, contrôle de moteur servo arrière d'arrêt, précision de contrôle 0.1mm
2. Axe des ordonnées, contrôle de moteur servo d'angle de flexion, précision de contrôle 0.01mm
3. calcul de profondeur d'axe des y
4. compte de temps d'opération de machine
5. compte de course
6. De mise hors tension fonction de mémoire
l'espace mémoire de 7,100 programmes, chaque programme a 25 étapes de travail
8. À accès rapide à la page extérieure, considérablement opérateurs commodes
9. Il a la fonction du contrôle d'évasion et de l'arrangement matériels de paramètre de moule
10. Affichage à cristaux liquides à haute définition d'affichage à cristaux liquides, conception à la mode de panneau, interface amicale d'opération
11. Concept de construction unique de touche de raccourci, programmation et sélection de moule, programmant de processus de recourbement et modification
Contrôleur servo du Cyb-contact 8 de la Suisse double
1.Switzerland double contoller servo du Cyb-contact 8
contrôle 2.Controller et ajuster X, axes des ordonnées.
Control-X d'entraînement 3.Servo, axes des ordonnées.
Vis de la boule 4.HIWIN et rail de guide linéaire avec l'exactitude de 0,05 millimètres
support 5.Front
bloc hydraulique de valve de 6.Germany Bosch Rexroth.
connecteur de tuyauterie de 7.Germany EMB.
moteur principal de 8.Germany Siemens
électricités de 9.France Schneider.
10.Hydraulic et protection électrique de surcharge
11 matrices supérieures et inférieures (86°, R0.6mm, materail : 42CrMo)
Paramètres :
|
Modèle de machine-outil
|
WC67K-100T/3200
|
|
Pression nominale
|
kN 1000
|
|
Longueur de recourbement,
|
3200 millimètres
|
|
Distance entre les colonnes
|
2600 millimètres
|
|
La profondeur de la gorge et de la bouche
|
320 millimètres
|
|
Taille d'ouverture maximum
|
400mm
|
|
Pression de système maximum
|
MPA 25
|
|
Exactitude de mouvement de glisseur
|
Positionnement de l'exactitude
|
±0.05mm
|
|
Répété plaçant l'exactitude
|
±0.02mm
|
|
Puissance de moteur principal
|
Puissance
|
7,5 KILOWATTS
|
|
Vitesse
|
1500r/min
|
|
Système de commande numérique par ordinateur
|
Modèle
|
DA41S
|
|
Pompe à huile
|
Modèle
|
NB3-16
|
|
Précision de recourbement
|
Angle
|
°du ±1
|
|
Rectitude
|
±0.7mm/m
|
