Lieu d'origine: | La Chine |
Nom de marque: | YUAN |
Certification: | CE,ISO,UV |
Numéro de modèle: | 6020 |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | 10000USD-95000USD |
Détails d'emballage: | boîte en bois |
Délai de livraison: | 25 jours |
Conditions de paiement: | Western Union, L/C, D/A, D/P, T/T, MoneyGram |
Capacité d'approvisionnement: | 50 ensembles |
Nom: | Découpeuses automatiques de tube de laser | Longueur de tuyau: | 300-6500mm |
---|---|---|---|
Max Loading Weight: | 1500 kilogrammes | Diamètre de tuyau: | 20-200 millimètres |
Distance d'axe des abscisses: | 6520 millimètres | Distance d'axe des ordonnées: | 350 millimètres |
Surligner: | La commande numérique par ordinateur 4KW a coupé la machine,La commande numérique par ordinateur a coupé la machine 1500 kilogrammes,Découpeuse 6000mm de laser de tube en métal |

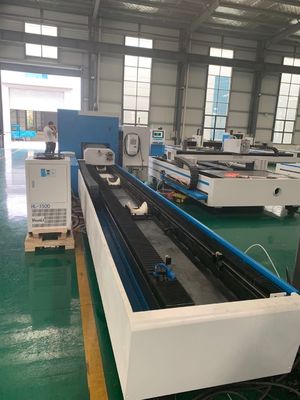

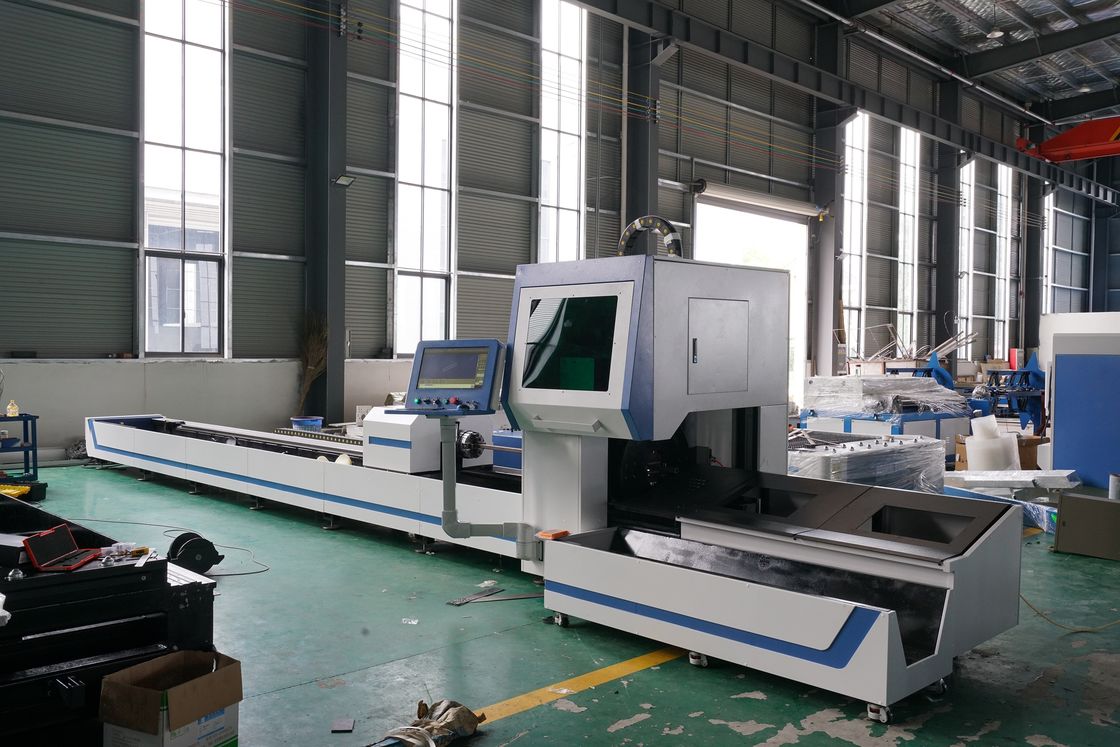

Puissance 4KW de laser de la longueur 6000mm de tube de commande numérique par ordinateur de découpeuse de laser de tube en métal
La coupe de tube de laser est spécifiquement conçue pour les entreprises qui s'inquiètent du profil de haute qualité et chargement automatique du tube cutting.full et déchargement exige moins l'effort et des économies de temps pour l'operator.and peut couper la colonne a croisé des lignes à l'extrémité du tuyau de branche, et rencontre centrifuge et non centrifuge.
contrôle de commande numérique par ordinateur de TwinCAT du friendlyFSCUT 5000 de *User
* caractéristiques uniques :
* vitesse de positionnement simultanée maximum : 120m/min.
* vitesse d'accélération : 13 m s2 (1.2G).
* la commande numérique par ordinateur et la FAO peuvent calculer les sections profilées complexes
* rendement énergétique : puissance considérablement réduite.
* résonateur d'IPG. Puissance de sortie de 1000W à 6000W
* tête suisse avancée de RayTools AGcutting (avec le souffle de croix d'air).
* le tuyau de φ8-440mm traitant la gamme est facultatif
* la technologie brevetée de l'utilisation élevée de matériel de trois-mandrin et de zéro-queue de la matière première.
* haute efficace au système des échanges de gaz de basse pression.
* fonction automatique de calcul de temps et de prix de revient unitaire.
* connexion réseau d'externe.
* fumez l'extraction (a inclus en série des modèles).
* le « L » forme de la machine assure la flexibilité totale pour traiter le rond, place, » du rectangle « C/ » « de H/« je » canal, et
angle.
CORPS DE MACHINE :
le lit de cadres en acier adopte la structure de soudure, l'usinage approximatif après recuit, puis le traitement vieillissant de vibration, et puis finir, peut complètement éliminer l'effort de la soudure et usinant, la bonne rigidité, haute précision, peut maintenir l'utilisation de long temps sans déformation.
GROS MORCEAUX ET GRIFFES :
Deux de haute qualité tournent le mouvement de mandrin avec la rotation synchrone, qui assurent le tube jugeant plus régulier. Il ramènent la vibration de tube au minimum, avec la garantie solide pour de grande précision compliquent dedans le chiffre de tube. Approprié à couper le tube avec la gamme de diamètre de Ø20mm à Ø320mm.
GROS MORCEAUX AVANT :
Le X, le Y, l'axe linéaire de Z et l'A, l'axe rotatoire de B adopter le moteur servo importé de grand couple, la haute précision, la grande vitesse, le grand couple, la grande représentation d'inertie, stable et durable, qui assure la grande vitesse et l'accélération de la machine entière.
GROS MORCEAUX MOYENS :
Le temps réel de trois mandrins pour maintenir le tuyau avant et le positionnement de fixage afterthree point, coupant la vitesse de fonctionnement d'espace-temps peut réaliser la coupe stable maximum, efficacité relative de coupe pour être haut.
GROS MORCEAUX ARRIÈRE :
La recherche et développement indépendante du mandrin avec de bonnes caractéristiques de cachetage et de mouvement, peut tenir le tube carré, le tube rond, le tube elliptique, le tube plat, le tube de triangle, la Je-poutre et d'autres matériaux.
Paramètres :
Paramètres de système d'équipement | ||
Traitement du format | Paramètres techniques | Remarque |
Portée du traitement de tuyau | Tube circulaire : Ø 10mm- Ø 200mm Tube carré :□ 10mm-□ 145mm Tuyau rectangulaire : 100*180mm |
|
angle de cannelure de usinage | Tête de coupe biseautée de 3D 5-Axis avec l'angle ±60 | |
Coupe maximum traitant la longueur | 6100 millimètres | |
Voyage d'axe des ordonnées | 350 millimètres | |
, Itinéraire de B | Rotation illimitée | |
Voyage d'axe de Z | 240mm | |
X, positionnement d'axe des ordonnées | ±0.03 mm/m | |
X, répétition d'axe des ordonnées | ±0.03 millimètre | |
Vitesse vide d'axe des abscisses | 140 m/min | |
, B, C-axe Max Speed | 120 t/mn | |
Longueur de masquer | 3000≤ millimètre | |
Accélération | 1.2G | |
Charge maximum de tube simple | 1500 KILOGRAMMES | |
longueur de chargement | 300-6500 millimètres | |
Longueur de queue | 0≥ millimètre | |
Taille d'aspect | 12500mm*2500mm*2500mm |
