Lieu d'origine: | La Chine |
Nom de marque: | YUAN |
Certification: | CE,ISO,UV |
Numéro de modèle: | Q35Y-25 |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | 5000-7000USD |
Détails d'emballage: | boîte en bois |
Délai de livraison: | 14 jours |
Conditions de paiement: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
Capacité d'approvisionnement: | 200 ensembles |
Pression de poinçonnage: | 120 tonnes | Max Cutting Thickness: | 25 millimètres |
---|---|---|---|
Angle de cisaillement: | ° 8 | Course: | 80 millimètres |
Surligner: | 120 Ton Hydraulic Ironworker Machine,Machine hydraulique 80mm de serrurier,Travailleur hydraulique du fer Q35Y-25 |

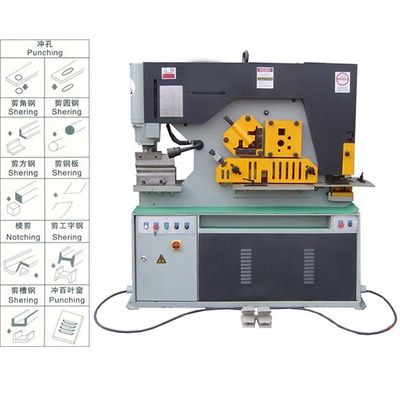

Le serrurier Q35Y-25 hydraulique a combiné la machine carrée de recourbement de cisaillement de perforatrice
La machine punching&shearing combinée hydraulique de série de Q35Y peut couper et poinçonner toutes sortes de matériaux tels que le plat, barre carrée, angle, barre ronde, canal et ainsi de suite.
Composants standard
NOK du Japon anneaux de joint |
cylindres hydrauliques indépendants |
Circuit hydraulique Bosch allemand Rexroth |
Pompe à engrenages Changhaï Hangfa |
Moteur Siemens |
Composants électriques Schneider |
Grande table de poinçon avec des échelles |
Deux contrôles protégés de pied |
Mesure arrière manuelle |
Les cinq postes de travail pour le recourbement de entaille de cisaillement de poinçon |
Composants facultatifs
Poinçonneuse : Lumière mobile de travail |
Surchargez la protection sur le circuit hydraulique |
Mesure arrière électrique |
Attachement de recourbement facultatif |
Contrôles réglables de course avec des indicateurs sur les deux cylindres |
Données techniques
Modèle | Q35Y-25 |
Pression de poinçon (t) | 120T |
Épaisseur de coupure maximale des plats de feuille (millimètres) | 25 |
Force de matériel (² de N/mm) | ≤450 |
Angle du cisaillement (°) | 8º |
Cisaillement de barre plate (T×W) (millimètres) |
25×330 16×480 |
Longueur maximale de la course de cylindre (millimètres) | 80 |
Fréquence de voyages (périodes/minute) | 8-18 |
Profondeur de la gorge (millimètres) | 400 |
Profondeur de poinçon (millimètres) | 25 |
Diamètre de poinçon maximal (millimètres) | 35 |
Puissance de moteur (kilowatts) | 11 |
Dimensions hors-tout (L×W×H) (millimètres) | 2355×960×2090 |
Poids (kilogrammes) | 4200 |
Dispositif de protection visuel de sécurité :Partie de poinçon équipée d'un dispositif de sécurité rotatoire visuel de 360 degrés. Poinçonnez plus sûr.
Et ayez également le conducteur mobile |
Électrique :Électrique principal est Schneider.
Équipé du dispositif de protection automatique de puissance- de porte ouverte, plus sûr. |
Système de commande numérique par ordinateur :Le contrôle de commande numérique par ordinateur, peut matériel pressant automatique.
Le commutateur de contrôle automatique, commandent le backgauge. Système de contrôle multiposte de commande numérique par ordinateur. |
Backgauge automatique :Dispositif automatique de backgauge de vis de boule
Mesurez en plaçant, coupe automatique. Le multi-angle de table de travail a gravé le positionnement, peut couper la haute précision, réduisent la mesure manuelle. |
Poinçon
Les YUANS peuvent fournir la taille différente de perforé et les matrices sont disponibles, opérateur peuvent également choisir différents types
|
Entaille
La règle de position sur la table de travail peut aider l'opérateur à obtenir différentes fentes de tailles.
|
Recourbement (facultatif)
Actions de recourbement de fonction la même position avec la fonction de poinçon. Elle peut plier les mêmes morceaux de travail dans différents angles ou formes. Elle peut être employée comme petite machine de frein de presse.
|
Coupe d'angleLe serrurier peut couper n'importe quelle taille d'acier d'angle qui la longueur est dans la capacité maximum. Le dispositif de réparation en acier d'angle hydraulique est facultatif.
|
