Lieu d'origine: | La Chine |
Nom de marque: | YUAN |
Certification: | CE,ISO,UV |
Numéro de modèle: | SB63NC |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | 9000-16000USD |
Détails d'emballage: | boîte en bois |
Délai de livraison: | 25 jours |
Conditions de paiement: | T/T, L/C |
Capacité d'approvisionnement: | 50 ensembles |
Système de contrôle: | Unité d'OR | Capacité de recourbement maximum: | Φ63x3mm |
---|---|---|---|
Rayon de cintrage: | 50~280mm | Angle de flexion: | 0~195° |
Longueur valide de mandrin: | 2800mm | Exactitude de recourbement: | ±0.15° |
Surligner: | Machine à cintrer de tuyau de commande numérique par ordinateur de SB63NC,Machine à cintrer 2800mm de tuyau de commande numérique par ordinateur,cintreuse hydraulique de tube de commande numérique par ordinateur |
Cintreuse en aluminium du tuyau E de SB63NC, machine à cintrer de tuyau de tube d'installation d'équipement de sport
Des machines à cintrer de tuyau semi-automatique d'OR sont conçues comme solutions de rechange à la commande numérique par ordinateur sifflent les machines à cintrer avec un plus peu coûteux que des modèles de commande numérique par ordinateur. Elle vous aidera à atteindre votre cible de la manière la plus économique sur les travaux de recourbement de tuyau et de tube.
Il emploie une unité d'un seul morceau d'OR pour commander le fonctionnement. L'alimentation et la rotation sont placées par le manuel, le recourbement est commandée par un cylindre hydraulique. Approprié pour plier les pièces simples de courbure ou les pièces simples de multi-avion avec le volume moyen.
Nous pouvons l'employer pour plier de divers matériaux tels que l'acier inoxydable, l'aluminium, le cuivre, l'acier au carbone, etc.
Paramètres
Paramètres | SB63NC |
Système de contrôle | Unité d'OR |
Capacité de recourbement maximum | Φ63x3mm |
Rayon de cintrage | 50~280mm |
Angle de flexion | 0~195° |
Longueur valide de mandrin | 2800mm |
Vitesse de recourbement | 45°/sec |
Exactitude de recourbement | ±0.15° |
Puissance de moteur principal | 5.5Kw |
Pression hydraulique de système | 12MPa |
Système de refroidissement | refroidissement par l'eau |
Taille | 3800×1050×1300mm |
Caractéristiques/équipement :
le Courbure-bras (C-axe) par hydraulique, bride meurent par hydraulique, pression meurent par hydraulique
Meurent le mouvement (bride principale, bride de pression, mandrin, propulseur) par hydraulique

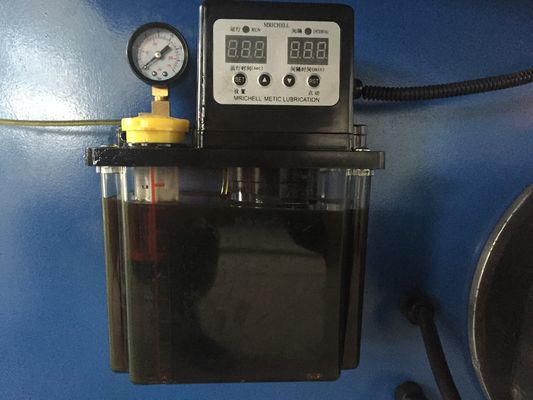

Avec le bouchon mécanique de tube, la lubrification automatique de mandrin (non appropriée à l'huile de lubrification épaisse), unité anticipée de rétraction de mandrin a anticipé l'unité de rétraction de mandrin. Il système de contrôle spécial importé par adops. Avec de forte stabilité.
système Eau-frais comme norme, option : état de refroidisseur ou d'air de fan
La vitesse de traitement est rapide et son cortège est haut. Il convient à la grande vitesse.
Il a des fonctions de manuel, s'avancer, automatique, arrangement, changer-programme, pas à pas, et ainsi de suite.
C'est une machine à cintrer automatique d'OR commandée par le PLC, une cintreuse automatique efficace et économique de tuyau.
Le panneau d'opération et le système de contrôle de PLC ont adopté, menu simple de mode, précis, rapide, complet
fonctions de manuel, s'avançant petit à petit, arrangement de citation, changer-programme.
Un ensemble d'outillage installé sur la machine.
Footpedal et tige d'opération d'arrêt d'urgence facile pour le travail.
Volatge selon les exigences de client.
La cintreuse de tuyau d'OR est commandée par le micro-ordinateur |
Il a le contrôle manuel, le contrôle semi-circulaire et le contrôle complètement automatique |
Surchargez la protection automatique |
Détection automatique des échecs de machine et des échecs opérationnels |
Le commutateur de pied mobile a urgent arrêtent la fonction |
L'écran montre le bouton de contact |
Fonction de mémoire automatique |
Fonction automatique de protection de panne de courant |
Outils :
Outils standard : se pliant meurent, maintenant meurent, la pression meurent.
Outils facultatifs : l'essuie-glace meurent, mandrin pour commander effectivement la déformation et rider du tuyau traité pendant le recourbement. Le recourbement sans mandrin est relativement simple. Généralement, un tube avec un petit diamètre, tel qu'un tube de 6-8 millimètre, qui a plus d'appui seule, il n'est pas nécessaire d'utiliser un mandrin, et l'ellipticité est à moins de 5% du diamètre extérieur du tube. Quelques tuyaux galvanisés et tuyaux de fer avec le grand rayon de cintrage et murs épais peuvent également être faits sans mandrins. Cependant, pour les tuyaux à parois minces avec le petit rayon de cintrage et le grand diamètre, un mandrin devrait être utilisé pour soutenir le mur intérieur du tuyau pour empêcher sa section transversale de l'ovale de rotation et rider sur le côté intérieur.
Matériel d'outils : principalement choisi selon le matériel de tuyau et la difficulté de recourbement. Les matériaux communs sont 45#, Cr12, le nylon industriel, 42MrMo, cuivre. Généralement, nous employons 42MrMo, c'est vide éteint, la surface nitrided, et la dureté de la surface de moule n'est pas moins que HRC55 pour assurer la résistance à l'usure du moule.
Taille d'outils : adapté aux besoins du client selon le rayon de cintrage de différents tuyaux.

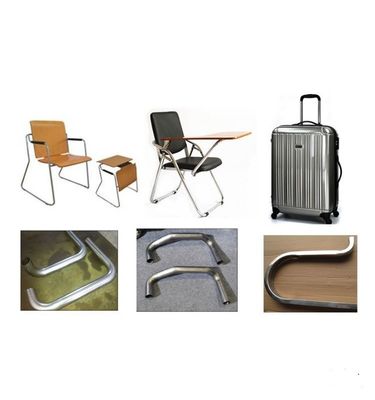

Échantillons :
