Lieu d'origine: | La Chine |
Nom de marque: | YUAN |
Certification: | CE,ISO,UV |
Numéro de modèle: | 500T |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | 45000-8-75000USD |
Détails d'emballage: | boîte en bois |
Délai de livraison: | 25 jours |
Conditions de paiement: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
Capacité d'approvisionnement: | 50 ensembles |
Nom: | Matériau composite SMC BMC une fois que formant la machine de presse hydraulique | Pression: | 1000 tonnes |
---|---|---|---|
Lumière du jour: | 2600 millimètres | Course: | 2000 millimètres |
Taille de table de fonctionnement: | 3400*2600 millimètre | Profondeur de base: | 1400 millimètres |
Surligner: | Machine hydraulique de presse façonneuse de BMC,Ton Hydraulic Forming Press Machine 1000,Machine de presse d'énergie hydraulique de SMC |

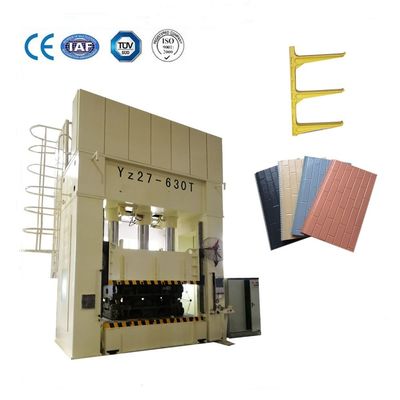

Matériau composite SMC BMC une fois que formant la machine de presse hydraulique
SMC BMC la presse qu'hydraulique a également appelé la presse à compression hydraulique de composés, il est appliqué dans le moulage par compression de la matière composite telle que SMC, BMC, FRP, GRP et ainsi de suite. Nos presses façonneuses de SMC et offre de presse les capacités supérieures de production d'industrie composée, aussi bien que réparation et options de mise à jour. Nous fournissons les presses à compression hydrauliques de nouvelle douane, et nous fournit également une liste complète de réparation et les options de mise à jour pour le moulage par compression existant presse de toutes fait et des modèles. Nos presses à compression hydrauliques sont employées pour produire une variété étendue etc. des véhicules à moteur, aérospatial, industriel innovateur.
Caractéristiques de machine
1.It est principalement employé pour la formation d'intégrale des plastiques (FRP) thermodurcissables et des produits thermoplastiques. Approprié à la formation de SMC, BMC, DMC, GMT et d'autres volumes et feuilles.
2. Le circuit hydraulique est installé sur le dessus avec l'entretien de plate-forme d'entretien, favorable à l'environnement, à faible bruit et facile.
3. pression à basse vitesse de Multiple-étape formant, temps réservé raisonnable d'échappement.
4.With la fonction du moule s'ouvrant lent à haute pression, appropriée à de hauts produits.
5. Réponse rapide de système, système de contrôle numérique.
Applications
Cette machine est principalement appropriée au bâti de matériau composite ; l'équipement a la bonne rigidité de système et la haute précision, la vie élevée et la fiabilité élevée. Le processus pour la formation chaude de presse rencontre 3 décalages/productions de jour.
Paramètres de machine
Article | Unité | Y27-4000T | Y27-3000T | Y27-2500T | Y27-2000T | Y27-1500T | Y27-1000T |
Pression | kN | 40000 | 30000 | 25000 | 20000 | 15000 | 10000 |
Pression liquide maximale | MPA | 25 | 25 | 25 | 25 | 25 | 25 |
Lumière du jour | Millimètre | 3500 | 3200 | 3000 | 2800 | 2800 | 2600 |
Course | Millimètre | 3000 | 2600 | 2400 | 2200 | 2200 | 2000 |
Taille de table de fonctionnement | Millimètre | 4000×3000 | 3500×2800 | 3400*2800 | 3400*2600 | 3400*2600 | 3400*2600 |
Taille au-dessus de la terre | Millimètre | 12500 | 11800 | 11000 | 9000 | 8000 | 7200 |
Profondeur de base | millimètre | 2200 | 2000 | 1800 | 1600 | 1500 | 1400 |
En bas de la vitesse | Mm/s | 300 | 300 | 300 | 300 | 300 | 300 |
Vitesse fonctionnante | Mm/s | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 |
Vitesse de retour | Mm/s | 150 | 150 | 150 | 150 | 150 | 150 |
Puissance totale | kilowatt | 175 | 130 | 120 | 100 | 90 | 60 |
Principal organisme
La conception de la machine entière adopte la conception d'optimisation d'ordinateur et l'analyse avec l'élément fini. La force et la rigidité de l'équipement sont bonnes, et l'aspect est bon. Toutes les parties soudées du corps de machine sont soudées par la plaque d'acier de haute qualité de l'aciérie Q345B, qui est soudée avec du dioxyde de carbone pour assurer la qualité de soudure.
Cylindre
Pièces | Caractéristique |
Baril de cylindre |
|
De piston tige |
|
Joints | Adoptez la bague d'étoupage japonaise de qualité de marque de NOK |
Piston | Guidé par le cuivrage, bonne résistance à l'usure, assurant le fonctionnement à long terme du cylindre |
Pilier | |
Les colonnes de guide (piliers) seront faites d'acier de forge C45 chaud et avoir une épaisseur de revêtement dure de chrome 0.08mm. Et faites durcir et gâcher le traitement. | La douille de guide adopte la douille de cuivre de guide, qui est plus résistante à l'usure et améliore la stabilité de la machine |
Composition en système servo
Nom | Modèle | Image | Avantage |
HMI | Siemens | La vie du bouton est strictement examinée, et elle n'est pas endommagée en pressant 1 million de fois.
L'aide de défaut d'écran et de machine, décrivent des fonctions d'écran, expliquent des alarmes de machine, et des utilisateurs d'aide rapidement principaux l'utilisation de machine |
|
PLC | Siemens | La ligne électronique d'acquisition de règle est traitée indépendamment, avec la capacité anti-parasitage forte
Commande numérique de la commande servo et intégration avec la commande |
|
Conducteur servo | YASKAWA | Le condensateur global de barre omnibus est entièrement amélioré, et le condensateur avec une adaptabilité plus large de la température et une plus longue durée de vie est utilisé, et la vie théorique est augmentée par 4 fois ;
La réponse à 50Mpa est 50ms, la pression dépassent est 1.5kgf, le temps de décompression est 60ms, et la fluctuation de pression est 0.5kgf. |
|
Moteur servo | Série de PHASE | La conception de simulation est effectuée par le logiciel d'Ansoft, et la représentation électromagnétique est supérieure ; Utilisant l'excitation performante de NdFeB, la perte de fer est petite, l'efficacité est plus haute, et la chaleur est plus petite ; |
Dispositif de sécurité
Garde photoélectrique Front de sécurité et arrière |
Glissière fermant à clef au TDC |
Support d'opération de deux mains |
Circuit hydraulique d'assurance de soutien |
Protection de surcharge : Soupape de sûreté |
Alarme de niveau liquide : Niveau d'huile |
Avertissement de la température d'huile |
Chaque partie électrique ont la protection de surcharge |
Blocs de sécurité |
Toute l'action de presse ont la fonction de contact de sécurité, par exemple la table de travail mobile ne fonctionnera pas à moins que retour de coussin pour parafer la position. La glissière ne peut pas presser quand la table de travail mobile presse. Quand l'opération de conflit se produisent, les expositions d'alarme sur l'écran tactile et montrent ce qui est le conflit. |
