Lieu d'origine: | Chine |
Nom de marque: | YUAN |
Certification: | CE,ISO,UV |
Numéro de modèle: | 2200x6000 millimètre |
Quantité de commande min: | 1 ensemble |
---|---|
Prix: | 6000-25000USD |
Détails d'emballage: | boîte en bois |
Délai de livraison: | 25 jours |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 50 ensembles |
Nom: | Flamme de commande numérique par ordinateur de portique et découpeuse de plasma | Type de moteur: | Type de moteur |
---|---|---|---|
Tension: | 220V/380V | Applicable Industriel: | Usine de fabrication |
Système de contrôle: | FastCam ou adapté aux besoins du client | Coupure du matériel: | Aluminium d'acier au carbone d'acier inoxydable en métal |
Surligner: | découpeuse de plasma de l'air 6000mm/min,Découpeuse de plasma d'air d'UL,équipement de soudure à l'arc de plasma de 12m |

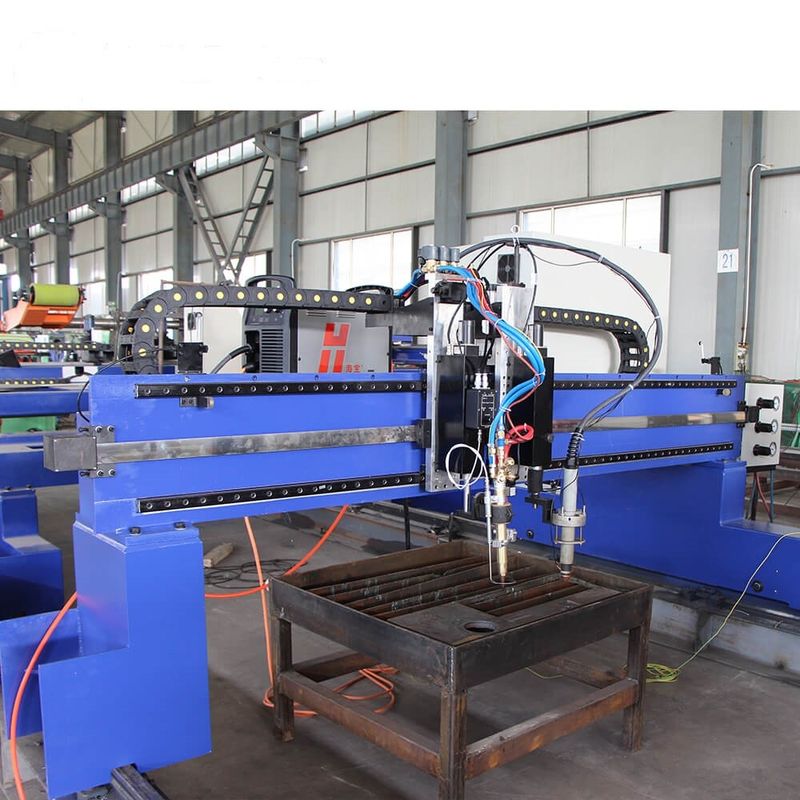

Flamme de commande numérique par ordinateur de portique et découpeuse de plasma 12 mètres
La structure de type portique résistante de cadre, la poutre adopte une structure soudée en forme de boîte, aucune déformation, commande bilatérale à haute efficacité, structure compacte, gâchage global, élimine entièrement la représentation d'effort, épaisse et atmosphérique de soudure d'aspect, stable et fiable, qui est la plupart de norme dans l'industrie de découpeuse. Une découpeuse universelle de commande numérique par ordinateur avec les envergures latérales de 3m, 4m, 5m, 6m|8m et d'autres caractéristiques, chacun des deux avec la commande bilatérale, guide linéaire de double-axe, standard pour la mesure latérale 4m, gamme de coupure efficace : la longueur longitudinale de rail de 3.2m peut être adaptée aux besoins du client, flamme simple ou méthode simple de coupe de plasma avec l'allumage automatique ; il peut également s'ajouter dans le mode de coupe de flamme et de plasma. La longueur du rail longitudinal est 2m par section. Le rail de rallongement peut être configuré selon les besoins des utilisateurs et l'envergure de la poutre peut être élargie. Des torches ou les biseaux multiples peuvent être coupés selon des besoins des utilisateurs.
Paramètres :
Article | Spécifications | ||||
L'espace horizontal de voie (millimètres) | 3000 | 4000 | 5000 | 6000 | 7000 |
Largeur de coupure efficace (millimètres) | 2200 | 3200 | 4200 | 5200 | 6200 |
Largeur hors-tout (millimètres) | 3800 | 4800 | 5800 | 6800 | 7800 |
Coupure du mode | flamme seulement, plasma seul, flamme et plasma | ||||
Entraînement de la méthode | commande de support et de pignon pour X et axes des ordonnées | ||||
Entraînement du mode | entraînement du côté double | ||||
Épaisseur de coupe de flamme | 6-200mm | ||||
Épaisseur de coupe de plasma | 0-50mm (selon la source d'énergie de plasma) | ||||
Coupure de la vitesse | 0-6000mm/min | ||||
Vitesse vide de course | 0-10000mm/min | ||||
Contrôleur automatique de taille | contrôle capacitif de taille pour la coupe de flamme | ||||
contrôle de taille de tension d'arc pour la coupe de plasma |
Applications
Cette machine est principalement utilisée pour la coupe précise de grands panneaux. C'est un genre de couper et de couper l'équipement avec le rendement élevé et l'économie d'énergie, qui peuvent considérablement améliorer le taux d'utilisation et efficacité de coupure des plaques d'acier. Cette machine peut fonctionner sans interruption sans s'arrêter pendant longtemps. Elle peut couper l'acier à faible teneur en carbone (coupe de flamme) et les métaux non ferreux (coupe de plasma) comme l'acier à haut carbone, l'acier inoxydable, l'aluminium, le cuivre, etc. Elle est très utilisée dans les machines, l'automobile, la construction navale, pétrochimique, des militaires, métallurgie, espace, chaudière, récipient à pression, et d'autres industries. EL, locomotive, etc. Tous les caractéristiques et composants de notre découpeuse de commande numérique par ordinateur ont pu être adaptés aux besoins du client sur demande. En tant qu'un fabricant et fournisseur de découpeuse de commande numérique par ordinateur, nous offrons des découpeuses de commande numérique par ordinateur, des machines de flamme-coupe, la découpeuse sous-marine de commande numérique par ordinateur de la coupe machines.desktop de plasma, et plus de machines de commande numérique par ordinateur. Nos produits sont ISO9001 et CE certifié et exporté vers beaucoup de pays en Europe et Asie du Sud-Est. nous avons accès aux équipements de transport commodes par voie de terre, à la mer, et à l'air.
Structure de support
La poutre transversale adopte le cadre allemand de technologie et de portique de Messel, qui peut éliminer la torsion mieux. La traverse est une structure non-rectangulaire de tube de la structure métallique de boîte. Après soudure, elle est recuite entièrement pour éliminer l'effort interne de sorte qu'elle ne déforme pas dans l'utilisation à long terme. La structure stable de cadre rend la précision de coupure plus haute et la vitesse de coupure plus rapidement.
|
|
Guide

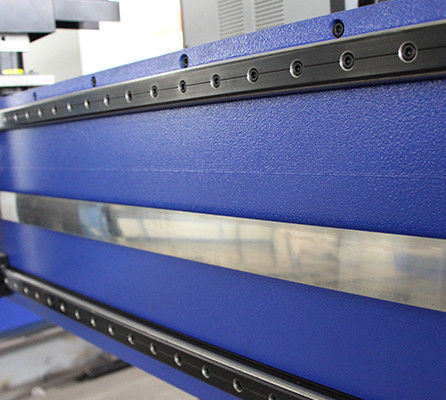

Une voie de guidage horizontale adopte une voie de guidage linéaire domestique ou importée de double noyau d'axe avec la haute précision et les bons conseils.
Le rail de guide longitudinal avec une surface de meulage faite de métal spécial a l'exactitude mécanique élevée et la résistance à l'usure.
|
|
Système servo d'entraînement
Nous employons le système servo d'entraînement de Panasonic, qui a la fonction de la détection de la position d'impression, de la haute précision, et du temps d'accélération court. Le système d'entraînement adopte le réducteur planétaire original japonais, dont les erreurs d'entrée et sortie sont seulement 16 arcs. En attendant, dans la structure transversale et longitudinale de transmission de vitesse, un dispositif automatique de compensation de dégagement est ajouté pour permettre à la structure de transmission d'exécuter exactement les instructions publiées par le système de commande numérique par ordinateur.
|
|
Dispositif de transmission mécanique
Tous les systèmes de transmission mécaniques adoptent le maillage de la vitesse et du support de précision avec l'exactitude d'usinage de la catégorie 7 de la norme nationale.
|
|
Logiciel d'emboîtement
Choisissez le bord commun, le pont, la coupe continue, la micro-connexion, et d'autres processus de coupure pour améliorer le taux d'utilisation de tôle, coupant l'efficacité.
|
|
Système d'exploitation
Utilisant le système d'exploitation supérieur de l'université de Changhaï Jiaotong ou d'autres systèmes parmi les meilleurs du monde indiqués par des utilisateurs, il a une fonction multilingue de menu, une exactitude de contrôle stable et fiable, élevée, une protection de la mémoire des points de rupture de puissance, etc.
|
|
Dispositif de levage de torche de coupe
Le support de levage de torche de coupure est utilisé pour réaliser le levage automatique de la torche de coupure. Le fuselage porteur d'une torche de coupure lourde réalise le mouvement supérieur et inférieur de la mesure par le mouvement de l'incidence linéaire entre les axes de guide. Le siège de torche également a une fonction anti-collision de 360 degrés et protège la sécurité de la torche dans l'emplacement de travail entier. Le fuselage porteur lourd entier de torche de coupure a trois modes de levage : manuel, électrique, et automatique.
|
|
Indicateur de pression et soupape de sécurité
L'indicateur de pression et la soupape de commande est installé sur le dessus du panneau de commande de contrôle central de sorte que l'opérateur puisse ajuster et vérifier la pression de gaz selon l'état optimum pendant la coupe. Le panneau a un commutateur pour la vanne électromagnétique de fonctionnement, qui peut être ajustée manuellement et commandée automatiquement par le système de contrôle numérique.
|
|
Coupure de l'alimentation d'énergie
Sources d'énergie facultatives de plasma pour la coupure différente de matériaux.
|
Configuration facultative
Dispositif de coupure biseauté
La découpeuse rotatoire infinie de cannelure convient à couper des cannelures de V, de Y, de X, et de K des objets avec de diverses formes linéaires ou de courbe de combinaison. Sa conception liquide unique de mécanisme apporte la grande commodité.
|
|
Le dispositif droit de coupe de flamme
Un dispositif droit de coupe de flamme peut être installé au dos de la découpeuse de commande numérique par ordinateur de portique pour accomplir la coupe droite du métal d'acier au carbone.
|
